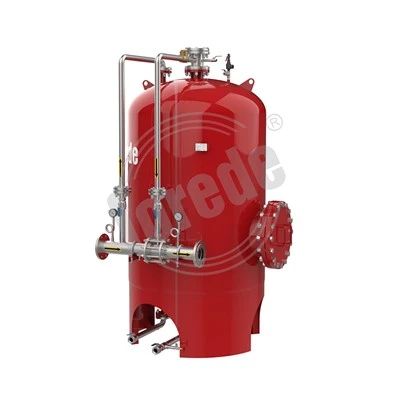

Blandningsanordningen antar en proportionell blandningsform av tryck-typ, som består av en membranlagringstank, ett blandarhuvudrör, ett inloppsgrenrör, ett utloppsrör, ett avgasrör, ett utloppsrör, en tryckmätare, en säkerhet ventil och en ventil, etc. Membranet När typlagertanken fungerar, kommer tryckvattnet in i vattenhålan från toppen av tanken genom vatteninloppsgrenrörledningen, och efter att ha balanserats med trycket på huvudrörledningen, skumvätska i gummimembranet pressas ut i den proportionella blandaren och skumblandningen bildas i proportion. Den skumblandade vätskan levereras till skumgeneratorn, skumpistolen, skummonitorn eller annan skumutrustning, och luftskummet kan användas för att släcka bränderna i A-, B- och C-vätskor. Vattnet och skumvätskan är inte i direktkontakt under arbetet, och den återstående skumvätskan kan fortfarande användas efter varje brandsläckningsoperation (eller efter felsökning av utrustning). Eftersom skumvätskan inte direkt kommer i kontakt med lagringstankens vägg reduceras även korrosionen av metalltankväggen av skumvätskan och skumvätskans livslängd förlängs.
När det brandsläckande tryckvattnet kommer in i utrustningen kommer en del av det in i tanken genom vatteninloppsventilen och skumvätskan pressas ut ur vätskeutloppsledningen i den proportionella blandaren och blandas med tryckvattnet som rinner genom det proportionella blandaren för att bilda en skumblandning, som levereras till skumgenererande utrustning, producerar skum och utför brandsläckningsarbete.
Specifikation
Modell | DN | L | L1 | L2 | H | H1 | B | B1 | Inlopp& utlopp |
PHYML-300 | 600 | 800 | 380 | 820 | 1700 | 950 | 800 | 520 | DN65 |
PHYML-500 | 700 | 900 | 380 | 820 | 1950 | 950 | 900 | 570 | DN65 |
PHYML-600 | 700 | 900 | 380 | 820 | 2200 | 950 | 900 | 570 | DN65 |
PHYML-800 | 900 | 1100 | 380 | 820 | 1900 | 950 | 1100 | 680 | DN65 |
PHYML-1000 | 1100 | 1300 | 380 | 900 | 2000 | 950 | 1450 | 800 | DN100 |
PHYML-1200 | 1100 | 1300 | 380 | 900 | 1850 | 950 | 1450 | 800 | DN100 |
PHYML-1500 | 1200 | 1400 | 380 | 900 | 2100 | 950 | 1450 | 680 | DN100 |
PHYML-2000 | 1400 | 1600 | 380 | 900 | 2150 | 950 | 2000 | 930 | DN150 |
PHYML-3000 | 1600 | 1800 | 380 | 900 | 2200 | 950 | 2150 | 1060 | DN150 |
* Annan vertikal skumblåstankstorlek kan också anpassas, kontakta oss bara för mer information.
Modell | Kapacitet (liter) | Flödeshastighet | Flödesområde | Betygsatt tryck | W Tryckområde (bar) | Blandningsförhållande |
PHYML-200 | 200 | 24 | 4 - 24 | 16 | 6 - 16 | 3% eller 6% |
PHYML-300 | 300 | |||||
PHYML-500 | 500 | |||||
PHYML-600 | 600 | |||||
PHYML-800 | 800 | 32 | 8 - 32 | |||
PHYML-1000 | 1000 | |||||
PHYML-1200 | 1200 | |||||
PHYML-1500 | 1500 | |||||
PHYML-2000 | 2000 | |||||
PHYML-2500 | 2500 | 48 | 12 - 48 | |||
PHYML-3000 | 3000 |
* Annan flödeshastighet tillgänglig, kontakta oss för mer information.
Populära Taggar: installation av skumblåsan, Kina, tillverkare, leverantörer, grossist, pris
*. Skumtanken har det minsta tryckfallet, det sprayade skumsläckningsmedlet har stor energi och stark penetrationsförmåga. Kan snabbt släcka elden.
