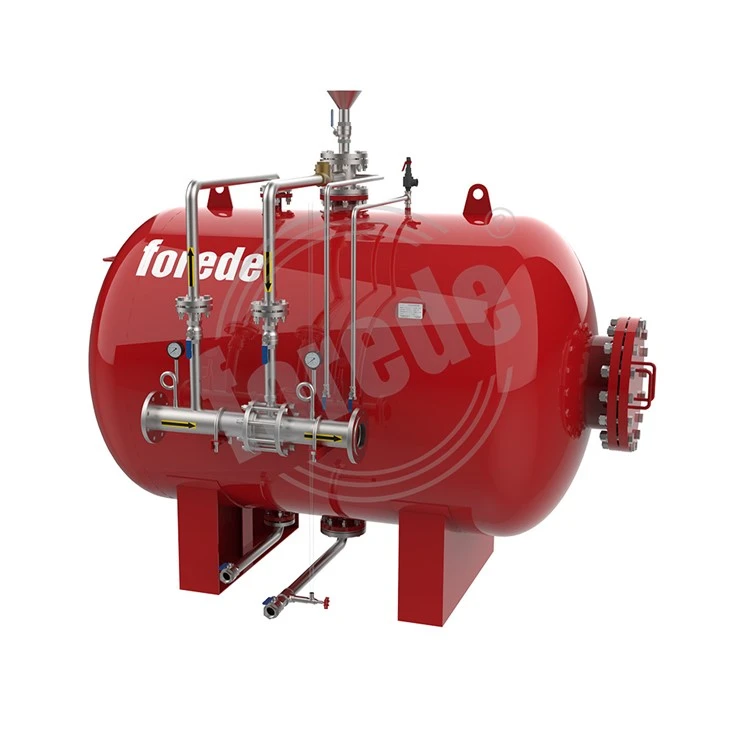

Horisontell blåstank skum proportioneringssystem

Blåstanken består huvudsakligen av en skumhydraulisk trycklagringstank med kapslar och en proportionell blandare av PHY-typ, tillverkad av Venturi-principen. När vattnet i systemets rörnät rinner genom den tryckreducerande öppningen på proportionalblandaren, finns det en tryckskillnad över öppningen. En del av vattnet (3 procent eller 6 procent) vid det höga trycket kommer in i tanken genom skumtankens vatteninloppsrör, klämmer ihop kapseln och pressar skumvätskan i kapseln genom skumtankens utloppsrör för att lågtrycksdelen av proportionalblandaren och vatten Blanda för att bilda en skumblandning, och den bildade skumblandningen matas ut till skumalstrande utrustning (medel-, låg-, högexpansionsskumgeneratorer, skumpistoler, skumkanoner, etc.) och blandas med luft för att generera skum för brandsläckning.
